Vakuum-Chuck für 2,5 Quadratmeter Referenzfläche

Der Chuck ist die Referenzebene der ganzen Maschine - jede Unebenheit landet direkt am Bauteil, in Z und über die Kinematik auch in X und Y.

Sensorik & Messtechnik

Vakuum-Chuck für 2,5 Quadratmeter Referenzfläche

Sensorik & Messtechnik

01Ausgangslage

Der Chuck ist die Referenzebene der ganzen Maschine - jede Unebenheit landet direkt am Bauteil, in Z und über die Kinematik auch in X und Y. Wir mussten Substrate von 0,5 mm Folie bis 5 mm Platte gleich gut halten - Faktor zehn in der Steifigkeit - auf 1800 × 1400 mm² für Substrate bis 1740 × 1300 mm². Und das Ganze in Mikrometer-Ebenheit und -Rauheit. Weil Vakuumhalt gefordert war, musste die Fläche porös oder perforiert sein - eine geschliffene Granitplatte allein reichte nicht.

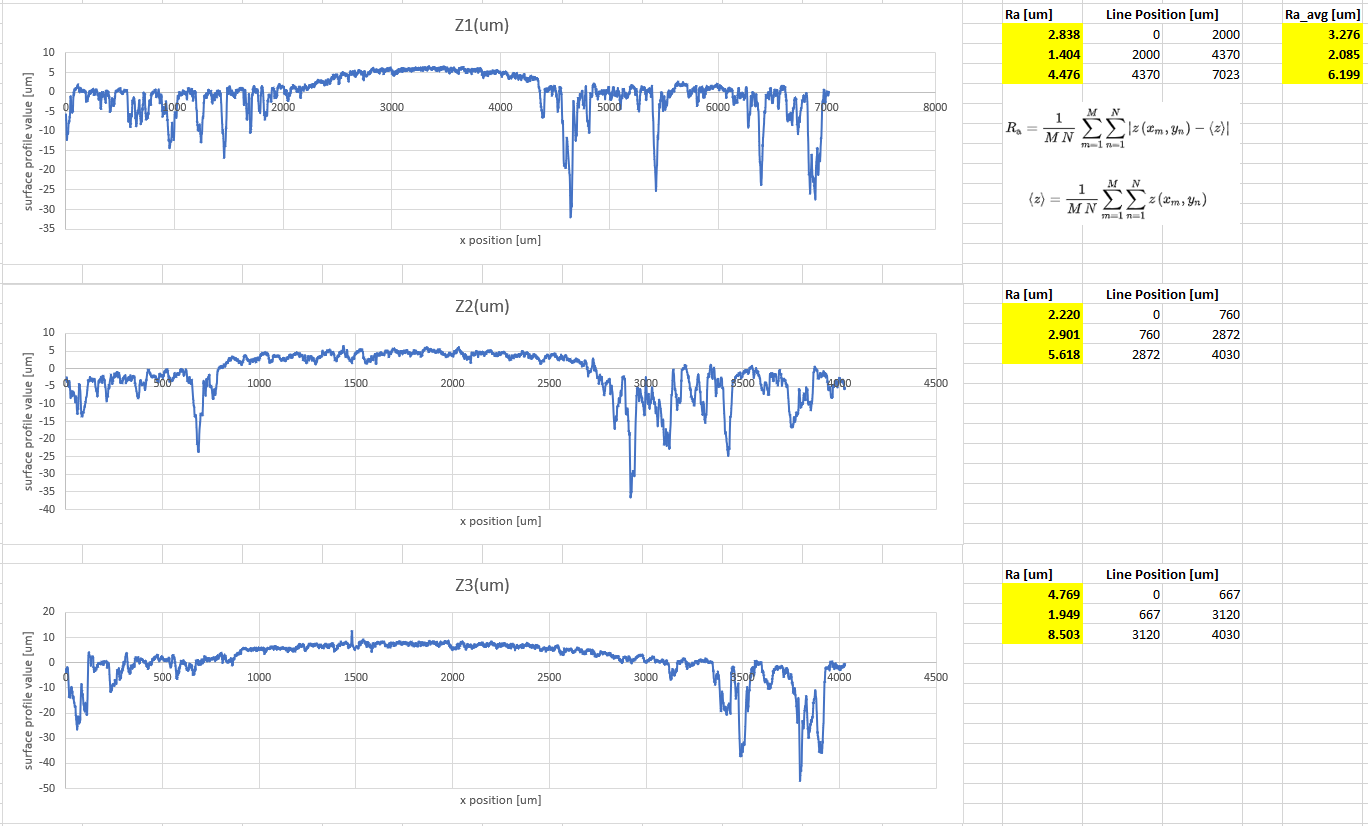

02Vorgehen

Bevor die Maschine überhaupt stand, haben wir in einer Machbarkeitsstudie geklärt, was eine poröse Vakuumfläche in dieser Grösse wirklich kann. Ein Mikroskop wurde zum Profilometer - wir haben Z-Profile entlang X und Y aufgenommen, bewusst auch an den Übergängen zwischen porösem Material und Klebstoff. Genau dort bricht eine geklebte Fläche zuerst. Ergebnis: Ebenheit unter 5 µm, Rauheit Ra unter 4 µm - und ein systematischer Höhensprung von 4–6 µm an jeder Fuge. Wir haben vier Wege verglichen: Granit oder Keramik mit Bohrungen - dimpelt bei dünner Folie. Elektrostatisch - braucht leitfähiges Substrat, hatten wir nicht. Reine Randklemmung - bei 1,7 m Substratlänge zu weich. Poröse Platte - verteilte Saugwirkung, keine Einzelbohrungen. Das war unser Weg.

03Ergebnis

Zwölf unabhängig schaltbare Segmente auf der Serienplatte - eine teilweise belegte Fläche verliert nicht den Halt, und dünne Folie lässt sich Segment für Segment andrücken statt auf einmal. Die Aufspannfläche ist per Klemmsystem tauschbar - andere Porosität, andere Oberfläche, andere Farbe. Drei Farben zur Wahl, weil der Chuck durch transparente Substrate hindurch im Kamerabild sichtbar ist und den Kontrast mitbestimmt. Und die Vakuumerzeugung sitzt gleich mit an Bord - keine Abhängigkeit von zentraler Gebäudeversorgung.

Was steckt drin

Eine Serienplatte mit zwölf unabhängigen Vakuumkreisen, tauschbarer Oberfläche und eigener Vakuumerzeugung. Kratzer auf der bestehenden Arbeitsfläche haben wir nicht einfach als Fehler abgetan - wir haben reale Teile darüber gefertigt und geprüft. Kein messbarer Einfluss auf die Bauteilqualität. Aus dem Verdacht wurde eine dokumentierte Toleranz. Bei der Abnahme: beide Pflichtwerte erreicht, die zwei ambitionierten Zielwerte ehrlich als nicht erreicht protokolliert.

Und wie ging es weiter

Die Studienplatte musste ungewöhnlich dünn gebaut werden, um in die vorhandene Testmaschine zu passen - ein unvorteilhaftes Dicken-Aspektverhältnis. Genau diese Zwangslage wurde zur Erkenntnis: Dicker heisst steifer, weniger Verformung unter Vakuumlast, planer schleifbar. Diese Lehre ist direkt in die Serienplatte eingeflossen - und bleibt unser Massstab für die nächste Chuck-Generation dieser Grösse.
