Kraftgeregeltes Wickeln polarisationsempfindlicher Fasern

Wie eine präzise Kraftregelung beim Wickeln aus einer Glasfaser ein hochsensibles Messsystem macht, auf bis zu 3000 m Wickellänge.

Photonik & Laser Sensorik & Messtechnik

Kraftgeregeltes Wickeln polarisationsempfindlicher Fasern

Photonik & Laser Sensorik & Messtechnik

01Ausgangslage

Hochempfindliche optische Seismographen bestimmen in der Geologie sowie in der Öl- und Gasindustrie die Zusammensetzung und Schichtung von Gestein und messen feinste Bewegungen im Untergrund. Ihre Genauigkeit hängt direkt an der Wickellänge und der Wickelqualität der polarisationsempfindlichen Glasfaser, bei Längen von 2000 bis 3000 m. Der Knackpunkt: Die Zugkraft der Faser muss während des gesamten Wickelvorgangs laufend überwacht und geregelt werden. Bislang war das reine Handarbeit ohne präzise Kraftregelung, mit entsprechenden Schwankungen in der Qualität.

02Vorgehen

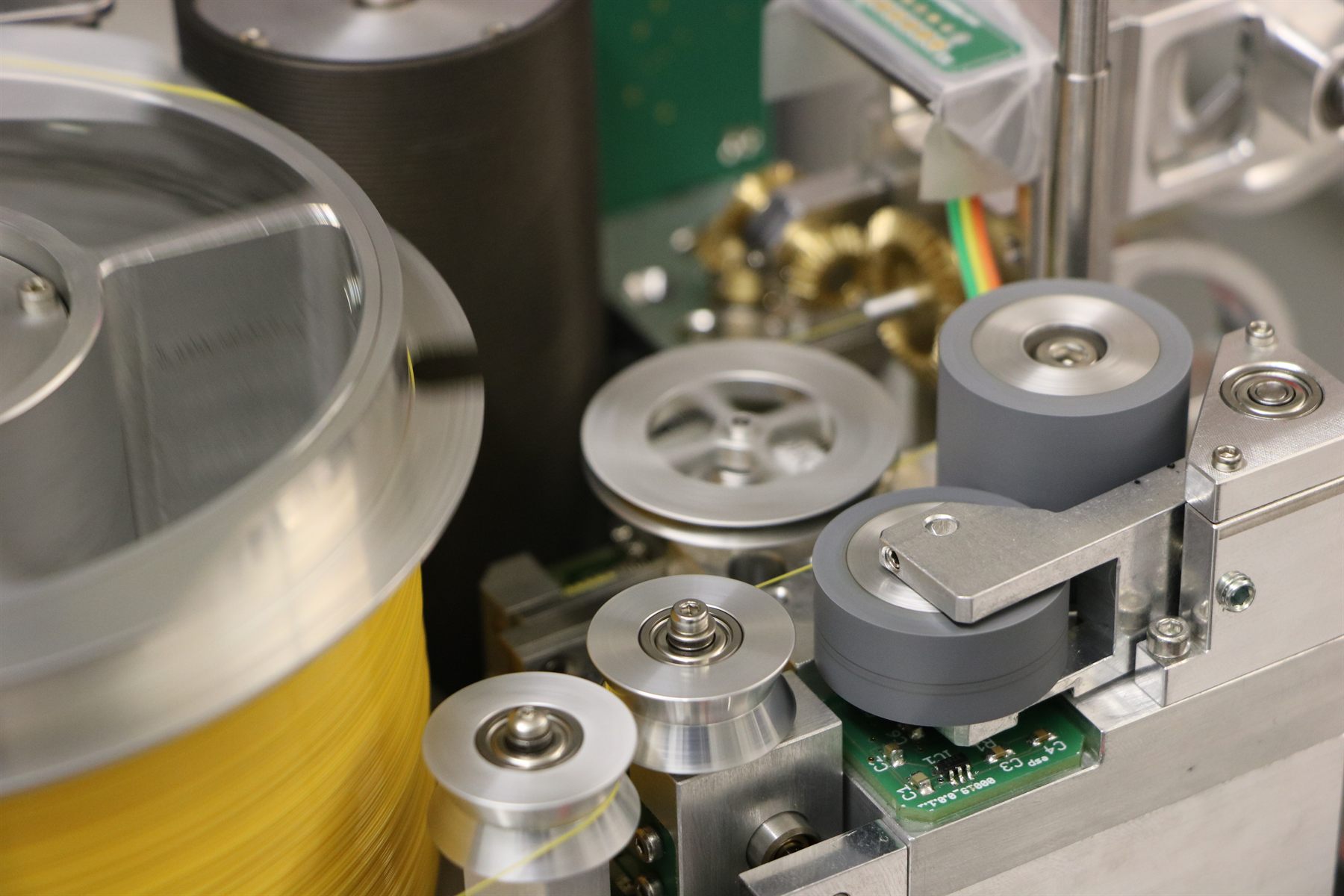

Mit einem Wickelmodul, das die Faser dank präziser, reproduzierbarer Kraftregelung praktisch spannungsfrei auf den Wickelkörper bringt. Die Faser läuft über ein kraftgeregeltes Rollensystem, das die Zugkraft laufend erfasst und während des gesamten Vorgangs nachregelt. Der Prozess läuft mit 0,5 m/s, ein kompletter 3000-m-Wickel ist so in unter zwei Stunden fertig.

03Ergebnis

Spannungsfrei aufgewickelt heisst massiv bessere Wickelqualität. Und mit bis zu 3000 m Wickellänge lassen sich Messsysteme bauen, die präzisere und zuverlässigere Aussagen über die Lage von Energievorkommen liefern. Gegenüber der bisherigen Handarbeit ohne Kraftregelung ist das ein klarer Sprung.

Was steckt drin

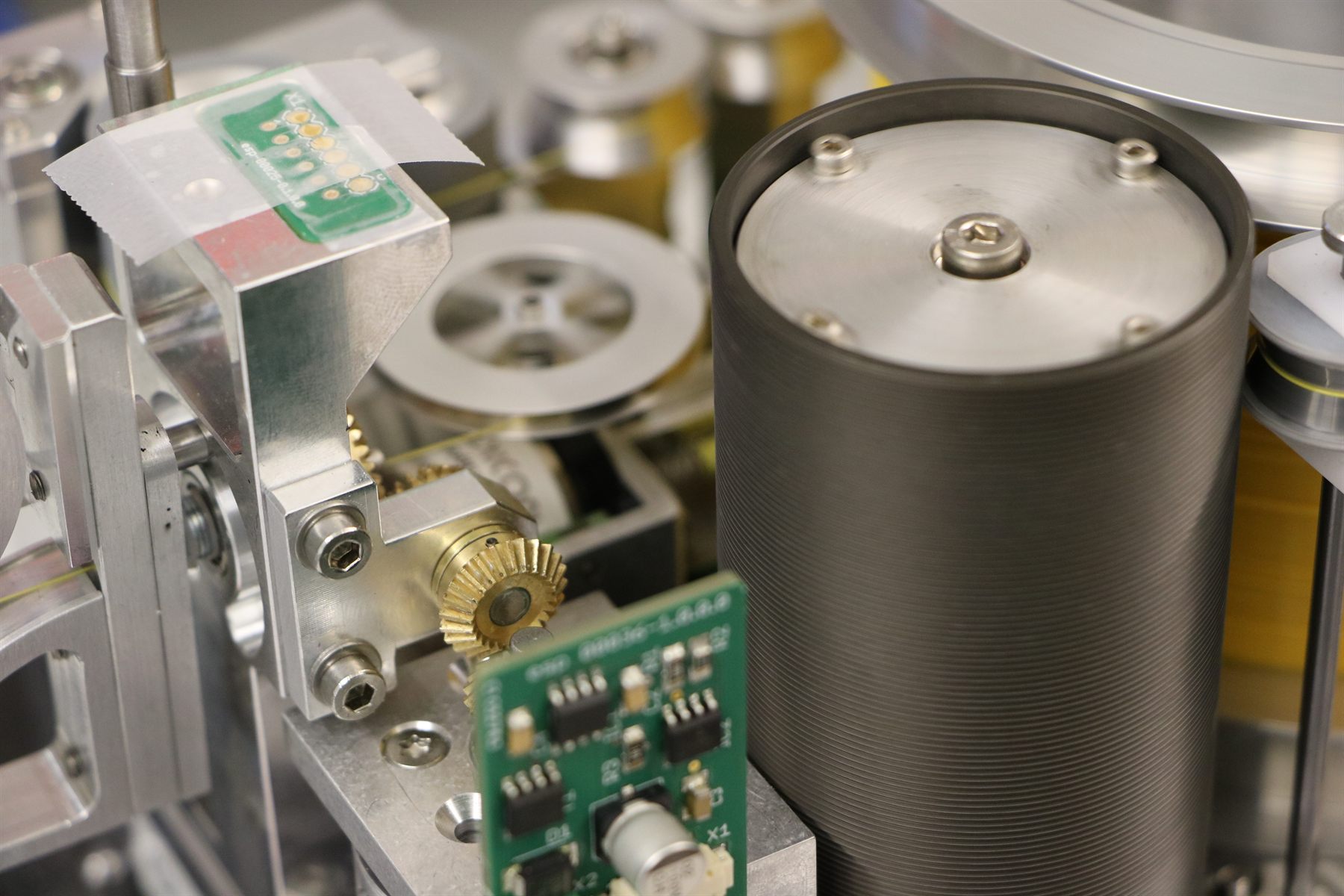

Ein komplettes, modular aufgebautes Wickelmodul mit kraftgeregeltem Rollensystem, ausgelegt auf 2000 bis 3000 m Wickellänge bei 0,5 m/s. Mehrere Kassetten sorgen für einen unterbrechungsfreien Wickelprozess über die gesamte Länge.

Und wie ging es weiter

Das kraftgeregelte Wickelmodul löste den bisherigen manuellen Prozess ab und ist seither die Basis für die Fertigung der Faserspulen in gleichbleibend hoher, reproduzierbarer Qualität.
