Automatisierte Montage optischer Mikrobauteile im Submikrometerbereich

Ein Hersteller hochminiaturisierter Lichtquellen wollte wissen, ob sich die Optik in seinem Modul automatisiert bestücken und kleben lässt - statt wie bisher von Hand.

Photonik & Laser

Automatisierte Montage optischer Mikrobauteile im Submikrometerbereich

Photonik & Laser

01Ausgangslage

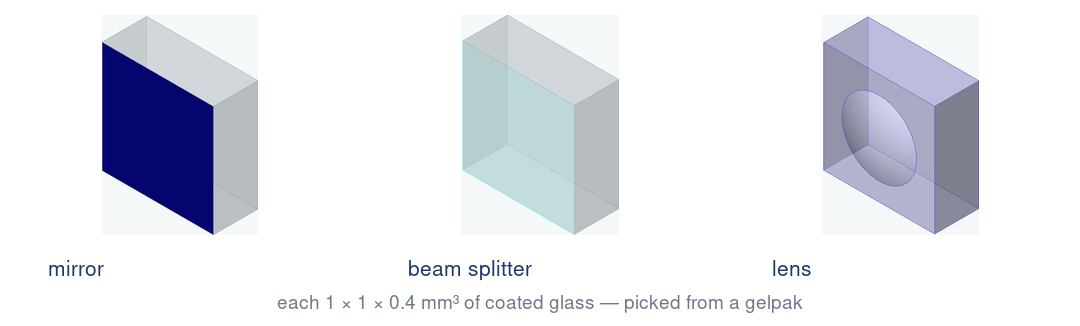

Ein Hersteller hochminiaturisierter Lichtquellen wollte wissen, ob sich die Optik in seinem Modul automatisiert bestücken und kleben lässt - statt wie bisher von Hand. Die Bauteile sind winzig: Spiegel, Strahlteiler und Linsen aus je 1 × 1 × 0,4 mm³ Glas, manche nur 50 µg leicht. Positioniert werden müssen sie auf besser als 0,05 µm und 3·10⁻⁴ Grad, fixiert mit UV-Klebstoff. Der Knackpunkt: Ist das überhaupt machbar - und wo genau würde es scheitern, bevor auch nur eine Achse konstruiert ist?

02Vorgehen

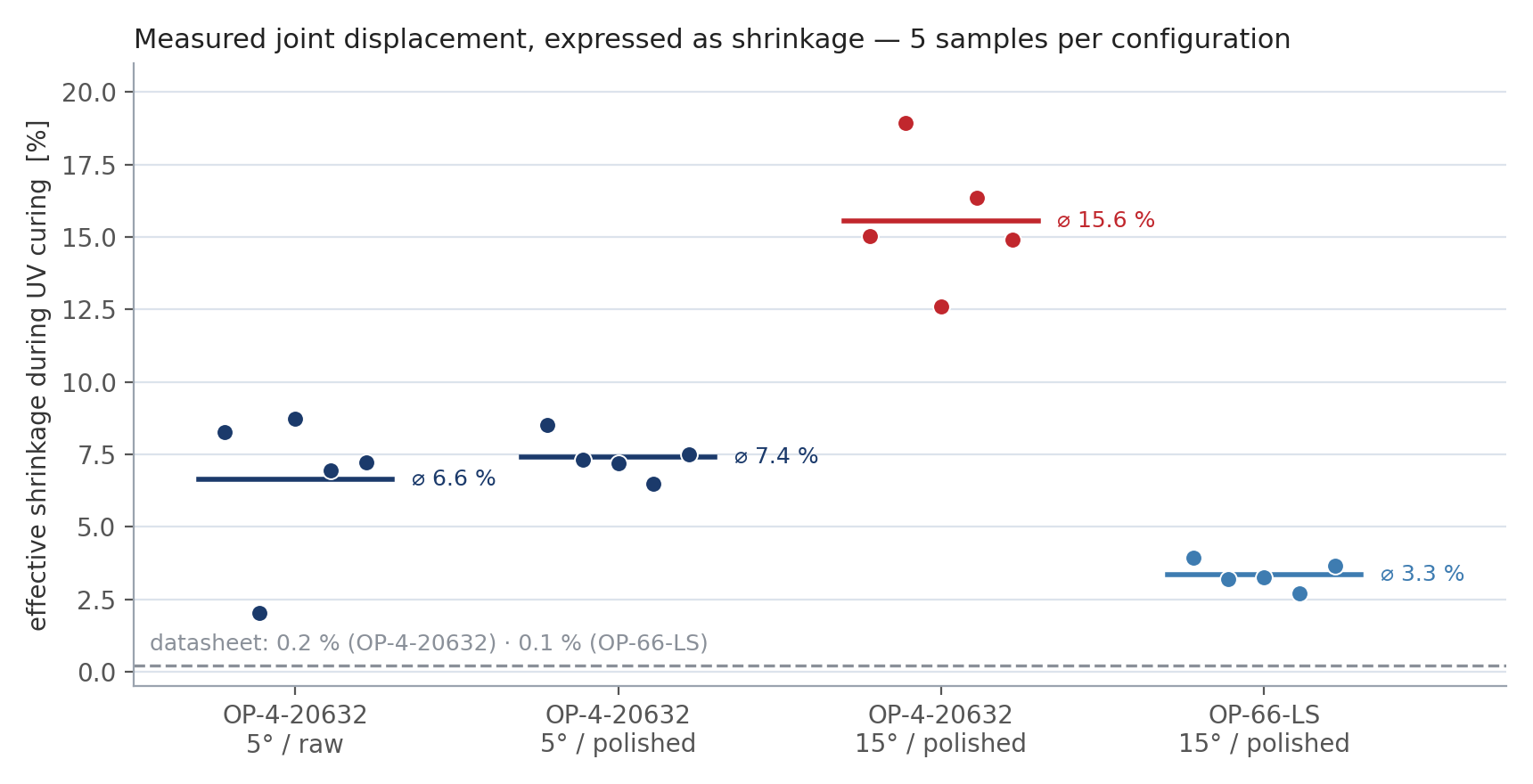

Wir haben das Vorhaben in fünf Prozesse zerlegt - Dispensen, Kleben, Handling, Strahl- und Bauteilcharakterisierung - und jeden für sich getestet. Der Clou steckte im Kleben: Mit einem selbst gebauten optischen Hebel (HeNe-Laser, verklebter Spiegel, Wand in 639 mm Abstand) massen wir statt der versprochenen 0,2 % Schrumpfung satte 6 bis 16 %, in der Spitze bis 18 %. Bei einer Zielgenauigkeit von 0,05 µm ist das kein Rundungsfehler - das ist die eigentliche Fehlerquelle.

03Ergebnis

Eine belastbare Antwort, gestützt auf echte Messwerte statt auf Datenblätter. Die effektive Klebstoffschrumpfung ist jetzt bekannt, bevor sie als Ausbeuteverlust in einer fertigen Anlage auffällt. Dazu zwei verglichene Klebstoffe, zwei verglichene Messkonzepte und eine klare Empfehlung - Vorarbeit, die eine spätere Entwicklung um Wochen verkürzt, statt sie später teuer nachzuholen.

Was steckt drin

Keine Maschine, sondern eine komplette Entscheidungsgrundlage: ein 10-stufiger Montagevorschlag mit 106 Einzelschritten und Zeitbudget, zwei an echten Geometrien getestete Klebstoffe, zwei verglichene Messkonzepte für die Strahlcharakterisierung und vier Anlagenkonzepte inklusive Empfehlung. Alles einzeln geprüft, statt aus einer Spezifikation geraten.

Und wie ging es weiter

Die Studie ist seither die Basis für die Weiterentwicklung der Montageplattform. Weil ein Klebstoff und ein Messgerät schon in dieser Phase durchgefallen sind, lässt sich die nächste Stufe gezielt auf das aufbauen, was den Test bestanden hat - statt Überraschungen erst im fertigen System zu erleben.
